USB-C 纹波过滤板有用吗？CLC 实测：123mV 降到 3mV，手机却不明显

USB-C 纹波过滤板看起来很直接：充电器或充电宝接输入端，手机、负载或音频设备接输出端，中间用电容和电感把直流电源上的高频波动压下去。视频里的阻性负载测试确实很漂亮，28V、约 4.1A 时，测得的 Vpp 从约 123mV 降到了 3mV。

但把负载换成真实手机后，改善并没有同样夸张。这不是滤波板突然失效，而是测量对象变了：阻性负载比较稳定，手机内部的 Buck、充电泵和电源管理芯片却在高速调整电流，负载自己也会在滤波器输出侧制造新的电压波动。

USB-C 纹波过滤板实测封面：28V 高负载下 Vpp 从 123mV 降到 3mV

先说结论

这块纹波过滤板不是智商税，但也不是插上就能让所有设备“电源纯净、音质起飞、电池更耐用”的万能配件。

在稳定的阻性负载下，它对源端开关纹波的衰减非常明显，本次画面中约从 123mV 降到 3mV。
换成手机、笔记本或另一台充电宝后，输出侧波形会受到动态负载影响，不一定还能保持个位数。
它采用对称式 π 型 CLC 低通结构：输入电容组、2.2µH 电感、输出电容组。
大容量电容与 MLCC 覆盖不同频段，电感限制高频电流变化，阻尼电阻用于降低 LC 谐振和热插拔振铃。
用在 USB DAC、小尾巴等设备上，理论上可能降低沿电源和地线进入模拟部分的噪声，但不会改变数字音频数据，是否听得出差异取决于设备自身电源设计。
长数据线同样可能衰减一部分高频波动，但代价是更高线阻、压降与发热，不能当作高功率滤波方案。
板上标有 MAX 48V 8A，这只是板载标称信息；高压高流下仍要关注接头、线材、电感饱和、温升和压降，不能只看丝印。

它最适合实验、排查和对电源质量敏感的特殊设备。普通手机日常充电没有必要为了追求电流表上的“直线”而额外增加一块裸板和两组接口。

阻性负载实测：123mV 降到 3mV

视频使用充电宝作为电源，电子负载保持约 28V、4.1A，也就是 115W 左右的稳定功率。输入侧电流表显示 Vpp 约 123-124mV，主频读数约 296kHz；接入过滤板后，输出侧读数下降到约 3mV，波形也从密集振荡变成接近直线。

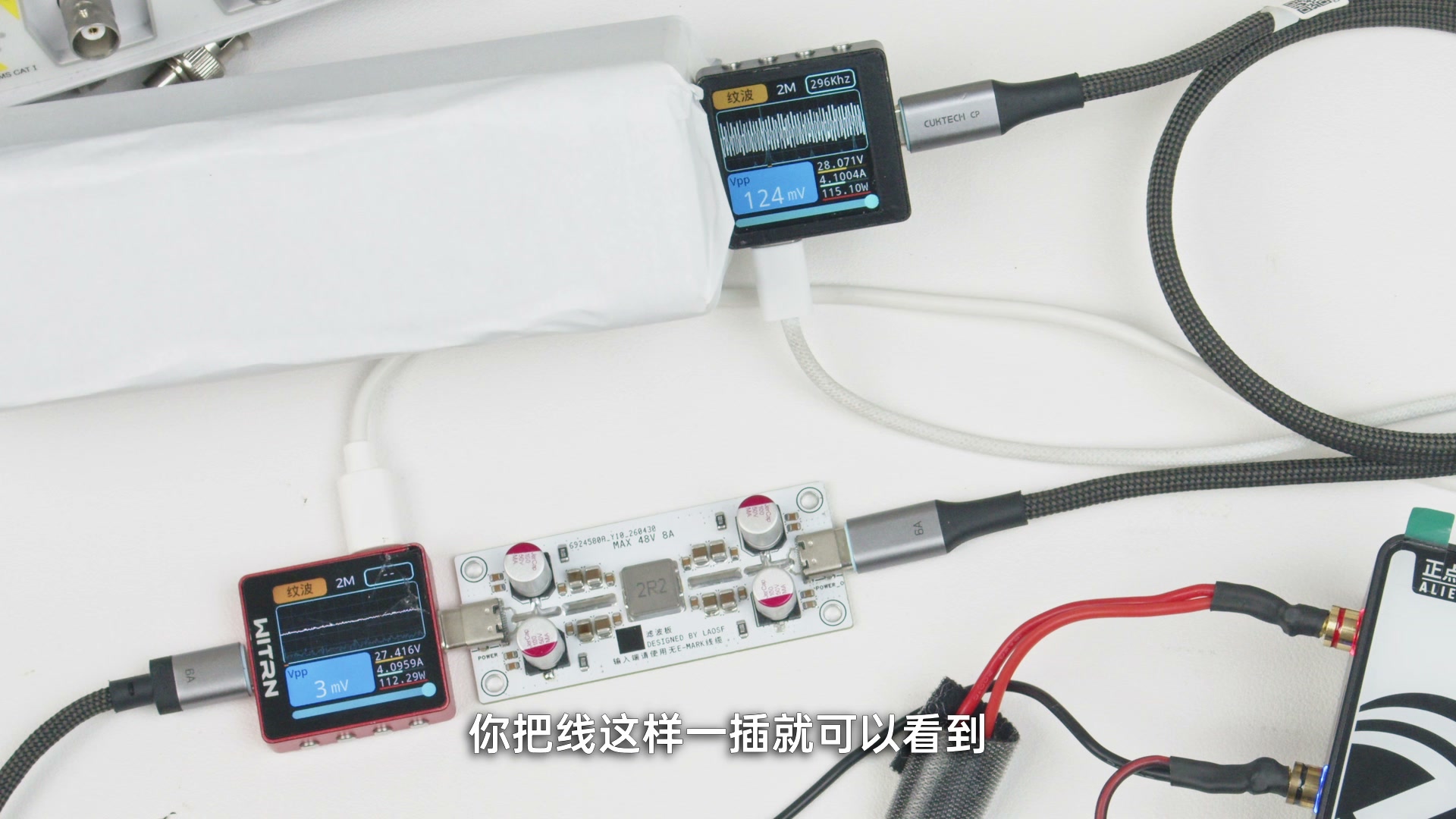

28V 4.1A 阻性负载测试中，输入约 123mV，经过滤波板后输出约 3mV

这组结果说明 CLC 对该测试条件下的主要开关频率有很强的衰减能力。它没有修改 USB PD 协议，也没有重新进行一次 DC-DC 转换，只是在 VBUS 供电路径上增加无源低通网络，让高频交流分量更难通过。

不过，纹波数值不能脱离测试方法单独看。电流表的采样带宽、测量点、线材长度、接头接触、负载变化和接地方式都会改变结果。这里适合做同一套设备、同一负载下的前后对比，不适合把 3mV 当成所有电压、功率和负载下的固定性能。

高电流滤波不是零代价：还要看压降和温升

同一测试画面里，输入端约为 28.071V、4.100A，输出端约为 27.416V、4.096A，两个测量点相差约 0.65V。这个差值包含两块电流表、线材、接口、滤波板和测量误差，不能全部算到滤波板头上，但足以提醒我们：把器件串进 4A 以上的回路，不可能只获得滤波而完全没有阻抗代价。

对高功率应用，更应该同时观察：

输出电压是否仍满足设备需求。
USB-C 接头和板载电感是否明显升温。
电感在高电流下是否接近饱和，滤波能力是否下降。
线材、接口和滤波板的总压降是否触发充电器补偿或设备降功率。
热插拔时有没有明显过冲、掉电或重新协商。

板上写着最大 48V、8A，不代表所有散热条件下都适合长期 384W 工作。尤其裸板没有外壳、没有主动散热，高压大电流测试应使用合适线材、负载和防护设备。

为什么换成手机后，纹波没有同样明显地下降

电子负载设为恒流或电阻模式时，电流变化相对稳定，测试看到的主要是充电器或充电宝从源头带来的开关纹波。滤波板正好位于源与负载之间，因此能把这部分高频分量衰减掉。

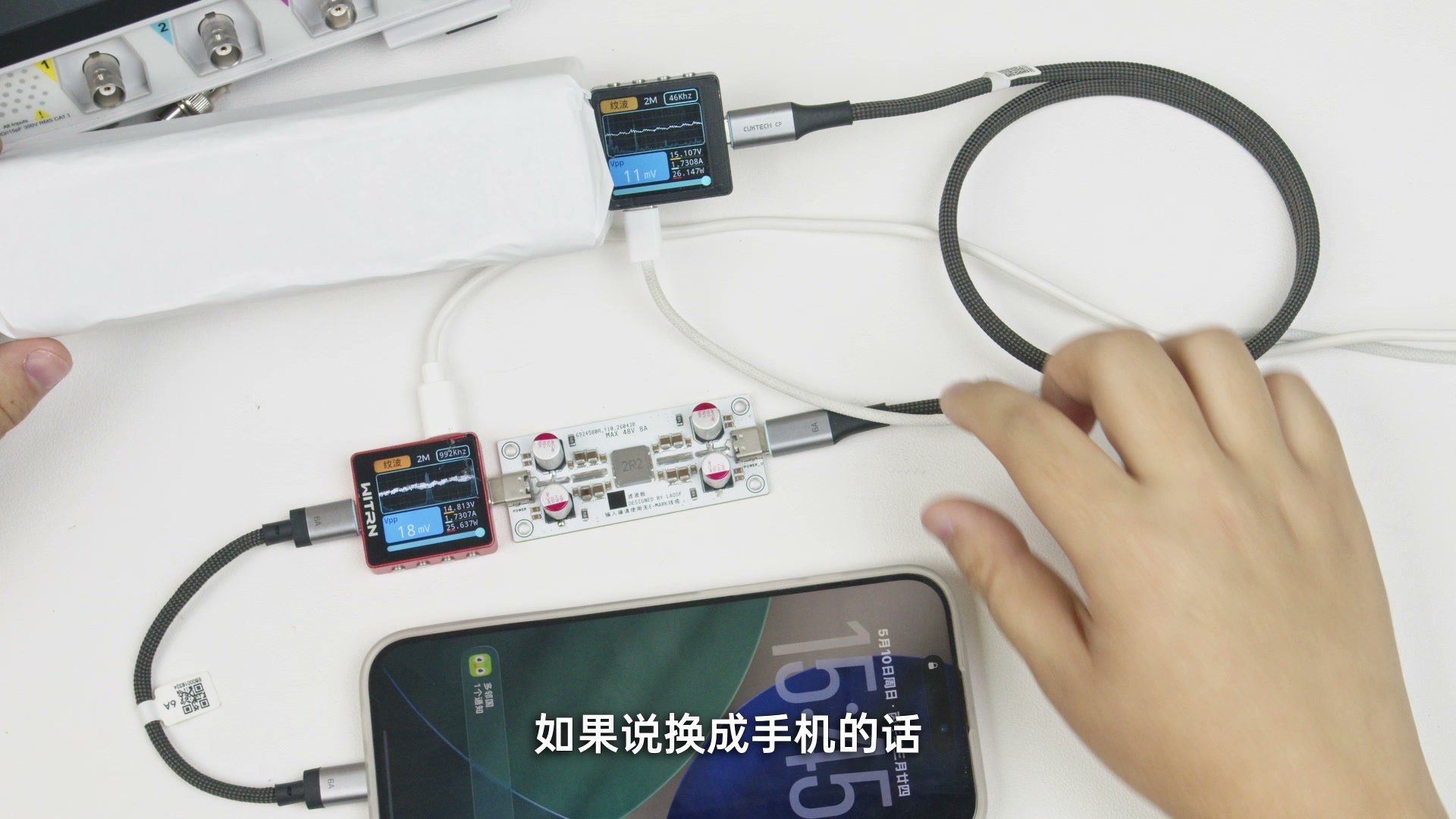

手机不是稳定电阻。内部充电 IC 会根据电池电压、温度、系统负载和充电阶段不断调整工作状态。Buck、升降压电路或电荷泵以较高频率开关，处理器、屏幕、无线通信和后台任务也会让输入电流快速变化。

这些变化会通过线材和输出阻抗形成新的电压波动，其中一部分就在滤波板输出侧产生。外部 CLC 可以阻挡从电源端传来的高频噪声，却不能让动态负载本身停止变化。

可以把两类波动简单分开：

flowchart LR
    S["充电器或充电宝"] --> A["源端开关纹波"]
    A --> C1["输入电容组"]
    C1 --> L["2.2µH 电感"]
    L --> C2["输出电容组"]
    C2 --> O["滤波后的 VBUS"]
    O --> D["手机、笔记本或 USB DAC"]
    D --> N["动态负载产生新的电流变化"]
    N --> O
    R["阻尼电阻"] -. "降低 LC 谐振与热插拔振铃" .-> L

因此，测充电器本身的纹波时，通常会优先使用稳定、可控的电子负载，并保持测量带宽、探头和接线一致。拿一台正在运行应用的手机直接测，更接近实际使用，却不适合用来单独评价充电器源端纹波。

不同设备会得到不同结果

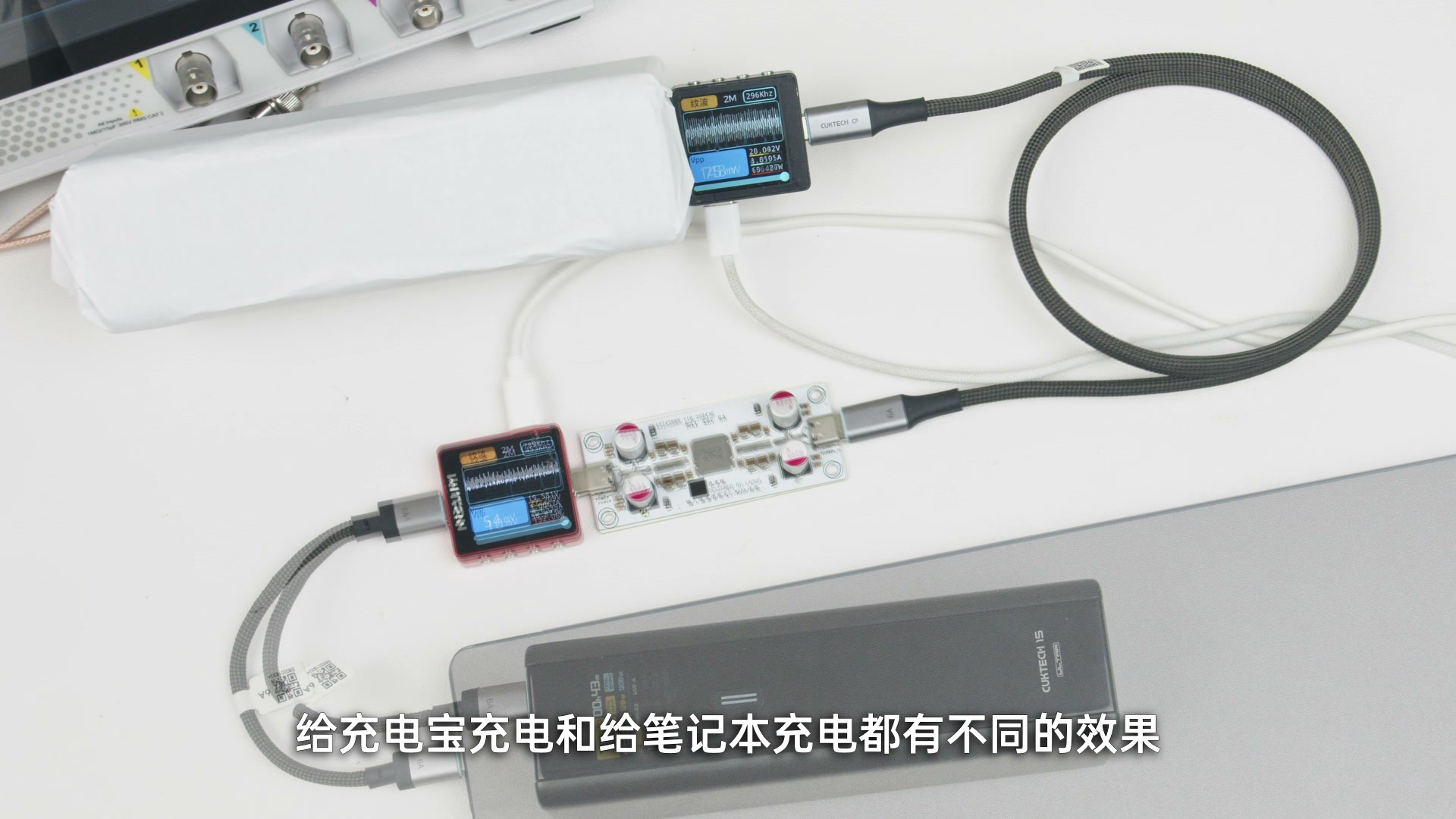

视频里继续更换充电宝和笔记本等负载后，前后读数与波形都发生了变化。同一块过滤板并没有一个永远固定的“降低百分比”，它与源阻抗、负载输入电容、DC-DC 控制环路、线材和当前功率共同组成一个系统。

尤其要留意控制环路的相互影响。充电器有自己的反馈环路，手机或充电宝输入端也有自己的功率转换环路，中间再加入 LC 网络后，某些频率可能被显著压低，另一些频率则可能出现振铃或响应变慢。设计合理的阻尼可以降低这种风险，但不能仅凭一个 Vpp 数字判断整个系统在瞬态下都更好。

这也是为什么专业电源测试不会只测一个静态点。除稳态纹波外，还会看负载阶跃、过冲、恢复时间、效率、温升和保护行为。

给 USB DAC、小尾巴使用有意义吗

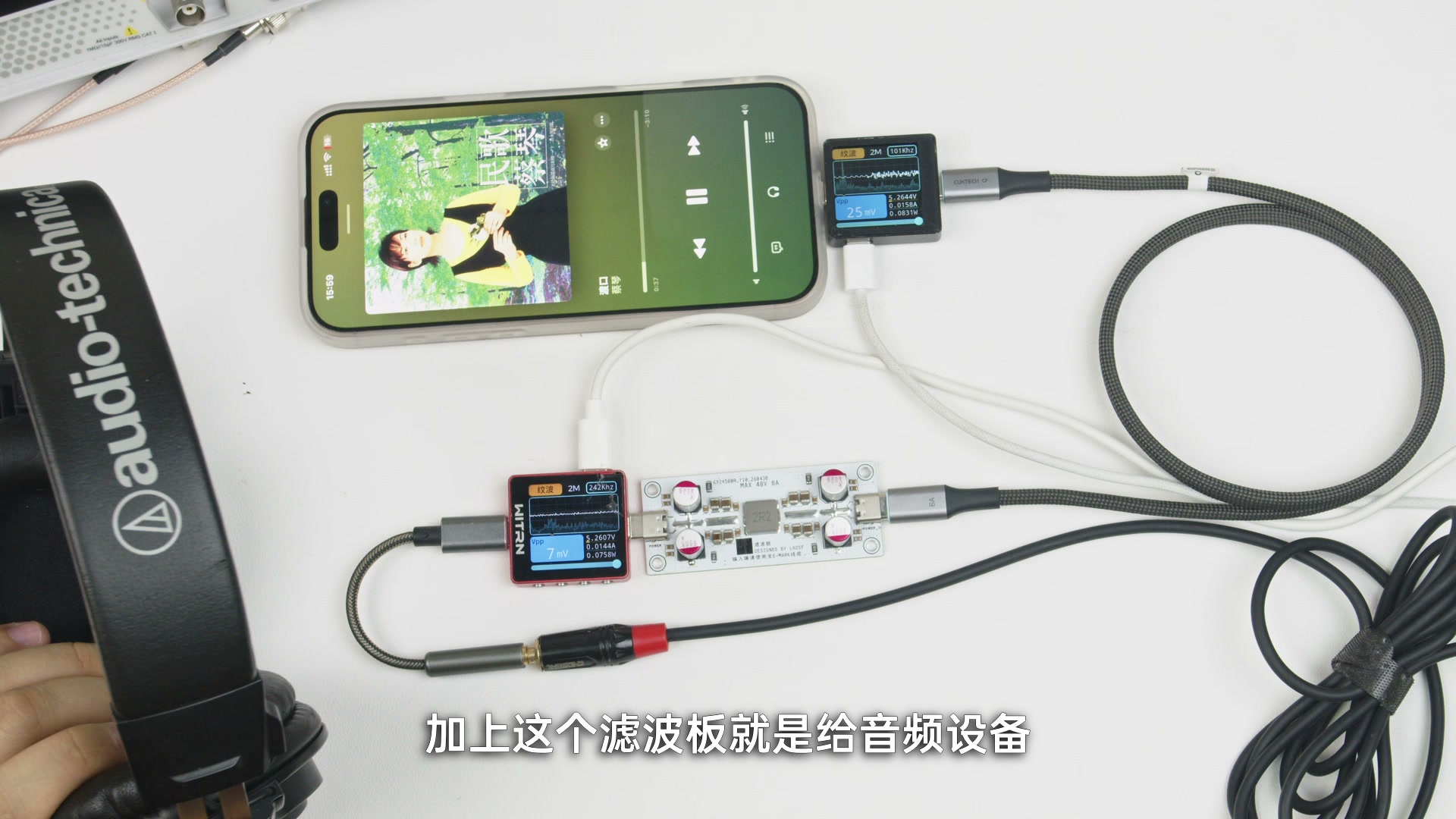

电脑和手机的 USB 供电可能混有主板 DC-DC、处理器负载和外设活动带来的高频噪声。部分 USB DAC 或小尾巴直接从 USB 取电，如果它的电源隔离、LDO、地线布局和模拟电路处理不够好，供电噪声有机会进入模拟输出，表现为底噪、电流声或其他干扰。

加入滤波板可以给设备提供更低噪声的 VBUS 环境，但它不会改变 USB 传输的数字音频数据，也不会凭空提升解析力。是否有可听差异，主要取决于：

DAC 是否直接依赖 USB VBUS 给模拟部分供电。
设备内部是否已有较好的隔离、稳压和滤波。
噪声是否来自供电，而不是地环路、射频干扰或耳机本身。
耳机灵敏度、放大增益和实际环境底噪。

视频中的主观体验是没有听出明确差异，但电流表上的纹波读数确实下降。对已经没有底噪的成熟 DAC，它更像测试工具；对确实存在 USB 供电噪声的设备，它才可能有实际价值。

CLC π 型滤波器的结构

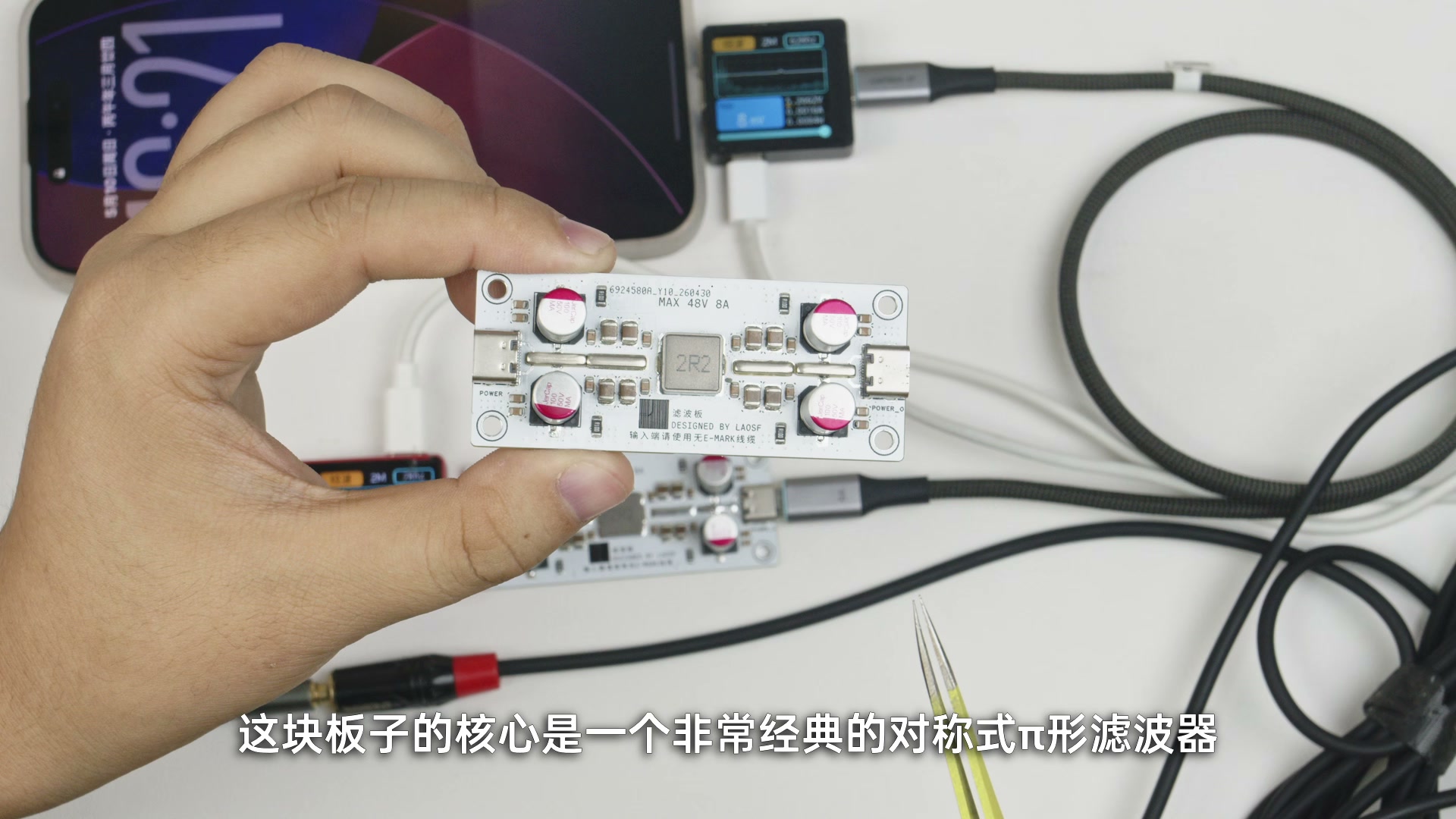

这块板的核心是对称式 CLC，也常被画成 π 型滤波器：输入端一组并联电容，中间串联电感，输出端再并联一组电容。两侧电容像 π 的两条竖线，中间电感像横梁。

它是无源低通滤波器，不需要固件，也不会主动识别纹波。不同频率经过它时看到的阻抗不同：直流可以通过电感送到负载，高频电流更倾向于被电容旁路，电感又会阻碍高频分量继续流向输出端。

滤波效果取决于电感量、电容量、器件 ESR/ESL、负载阻抗和布线寄生参数。只知道电感为 2.2µH，还不能准确算出整块板的截止频率，因为电容组合、偏压衰减和实际 ESR 同样重要。

两侧电容组分别做什么

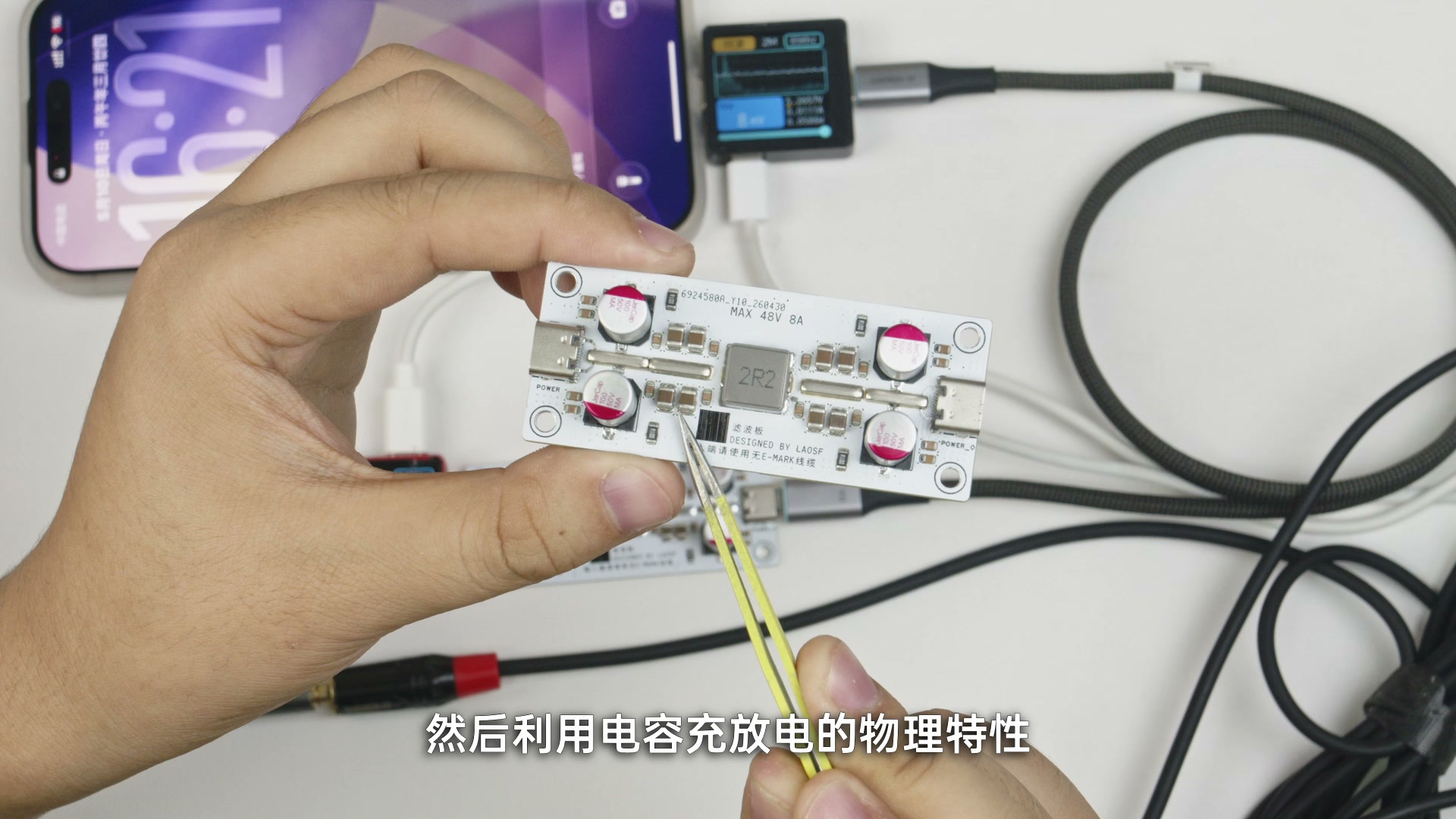

输入、输出两侧都混合了体积较大的固态电容与多颗 MLCC。这样搭配是为了覆盖更宽的频率范围：

大容量电容储能更多，适合承担较低频率的电压起伏和负载变化。
MLCC 的等效串联电感较低，更适合旁路较高频率的尖锐噪声。
输入电容降低源端高频分量进入电感的幅度。
输出电容靠近负载，为快速电流变化提供短时能量。

实际电容量会随工作电压、温度和器件型号变化，尤其高压下的 MLCC 可能出现明显直流偏压衰减。因此，低压测试很好的板子，在 28V 或更高电压下不一定还能保留相同的有效电容量。

中间的 2R2 电感如何削弱纹波

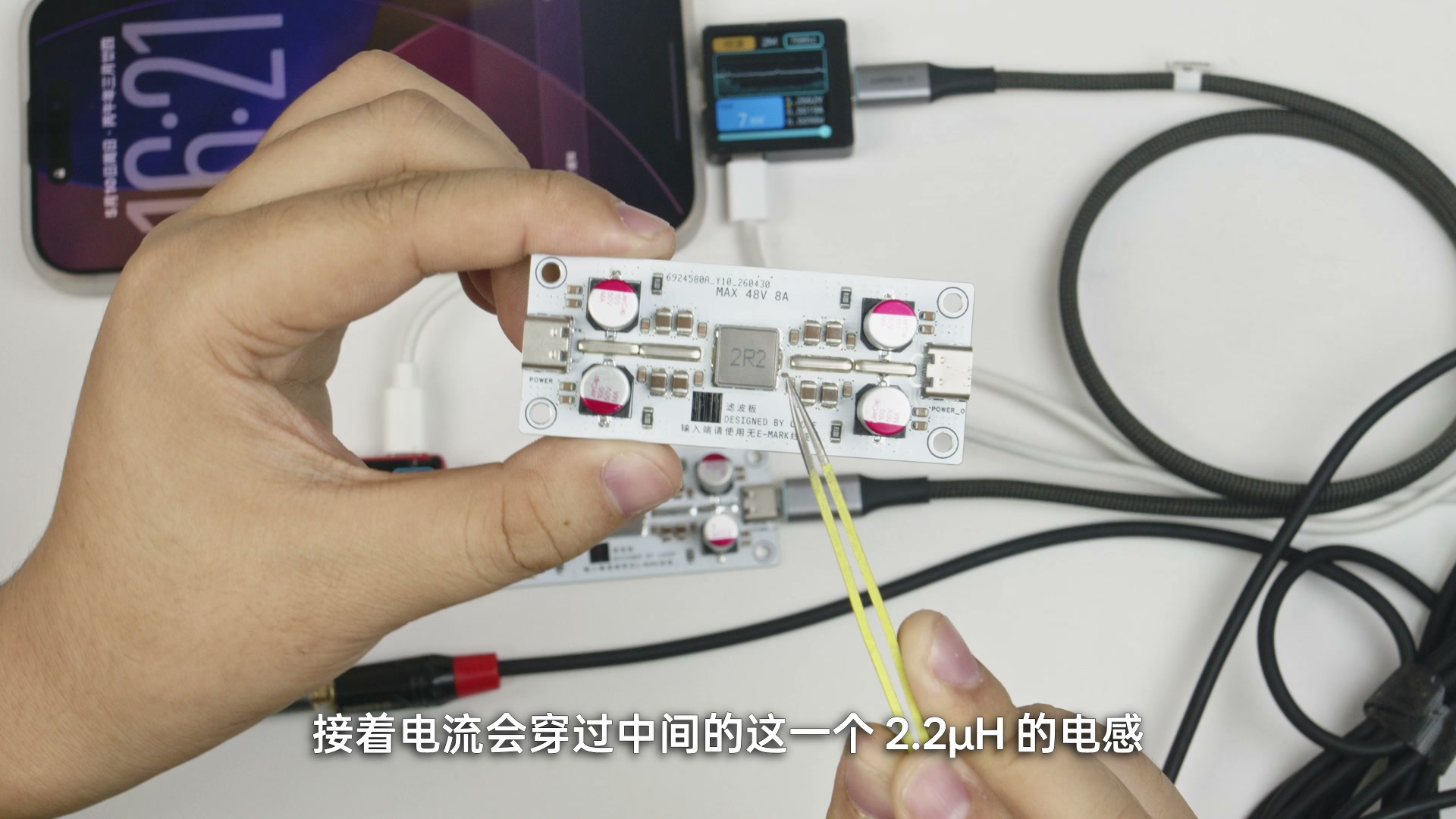

中间电感顶部标记 2R2，对应约 2.2µH。电感对直流主要表现为绕组电阻，对快速变化的电流则产生更高阻抗。频率越高，感抗通常越大，因此开关纹波更难穿过。

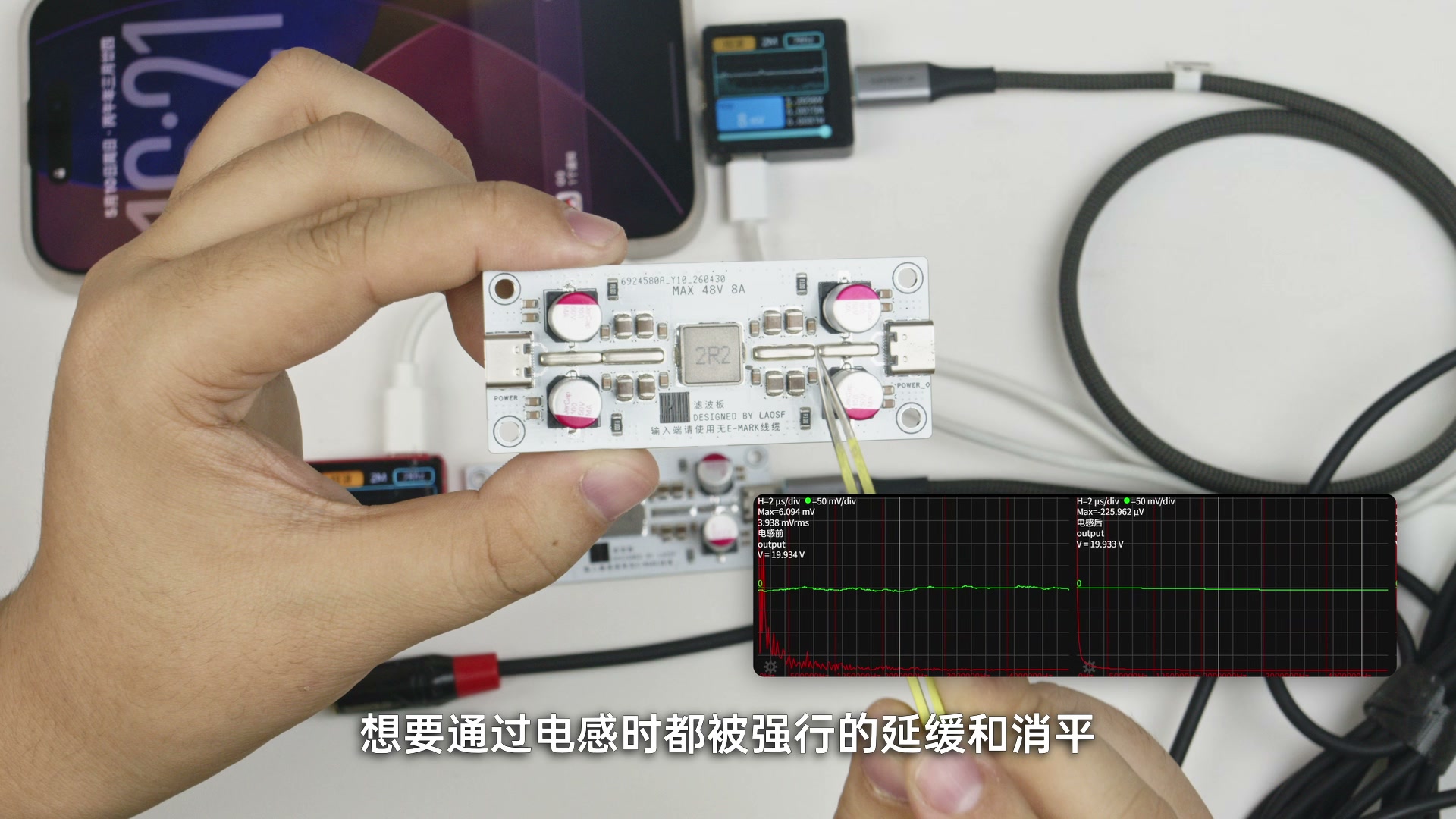

输入电容先吸收一部分高频成分，剩余波动经过电感时被限制，输出电容再把残余交流分量旁路掉。视频里的波形叠加画面能直观看到，从较明显的波动到输出侧接近直线的变化。

电感也有极限。电流过大时磁芯可能饱和，等效电感量下降，纹波抑制能力随之变差；绕组直流电阻还会造成压降和发热。所以高电流滤波板不能只追求大电感量，还要兼顾饱和电流、DCR、体积与散热。

四颗 100mΩ 阻尼电阻是做什么的

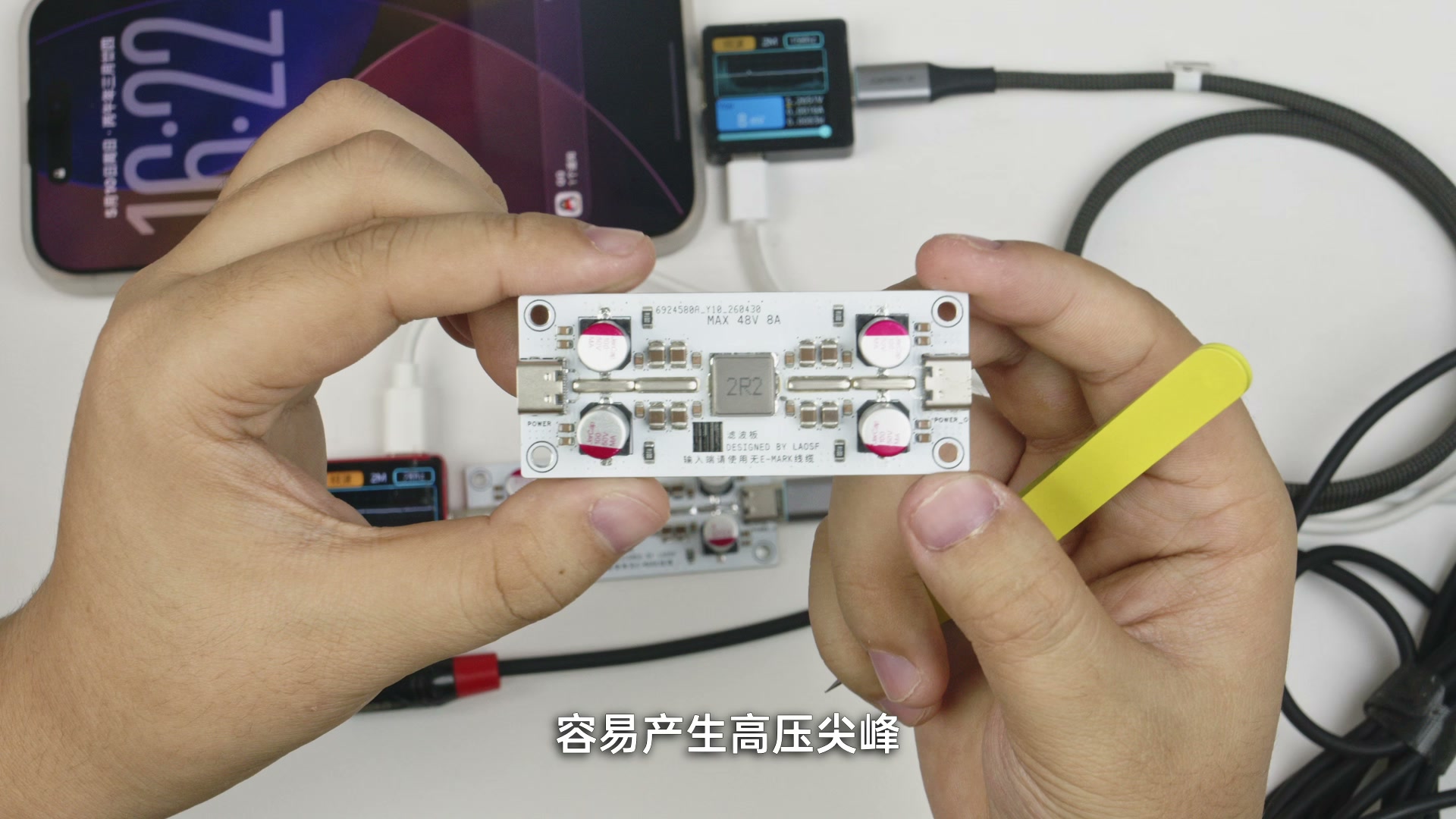

剧本中提到板上有四颗 100mΩ 的阻尼电阻。它们的主要作用不是像保险丝一样“挡住所有高压”，而是给低损耗 LC 网络增加适量阻尼，降低谐振峰值和热插拔时的振铃。

电容、电感和线材寄生参数组合后，可能形成高 Q 值谐振。插入电源或负载突然变化时，局部电压可能来回振荡并产生过冲。增加阻尼可以让能量更快消散，让波形更快稳定。

但阻尼电阻不等同于完整的浪涌保护。真正应对异常过压、ESD 和大能量瞬态，还需要 TVS、保险丝、限流或主动保护电路。不要因为板上有阻尼元件，就把它当作高压保护器使用。

为什么长数据线也会让纹波看起来变小

长导线不是理想导体，它同时带有电阻、寄生电感和分布电容。高频纹波经过较长线材后，部分能量会被这些寄生参数衰减，所以测量波形可能比短线更小。

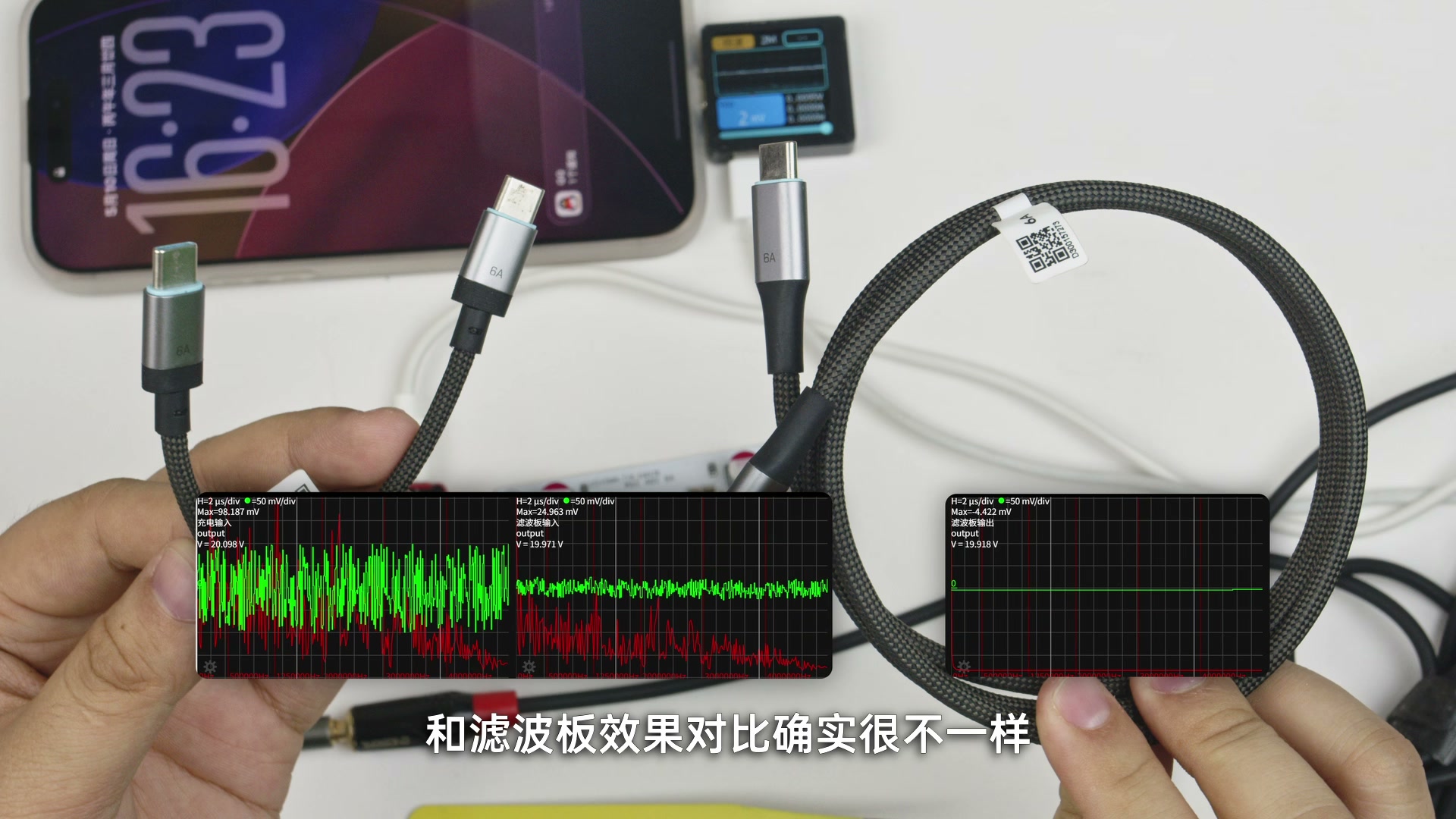

视频对比中，长线主要降低了整体波动幅度，专用 CLC 则把目标频段压得更平。两者代价也不同：

方法	主要机制	优点	代价
长数据线	线阻与寄生电感自然衰减高频	不需要额外电路	压降、发热增加，高电流快充可能降功率
CLC 过滤板	电容旁路与串联电感组成低通	对目标高频纹波衰减更强	增加接口、体积、压降和潜在谐振

为了降低纹波而故意使用过长、过细的数据线并不划算。高功率充电仍应优先保证线材电阻、E-marker、电流能力和接口温升。

购买和使用前要注意什么

这类过滤板更像实验配件，而不是普通用户必装的充电附件。购买或使用前至少确认以下几点：

输入、输出方向以及 USB-C CC 线是否完整直通。
实际支持的 PD 电压、电流和 EPR 档位，不只看外观和接口。
高负载时板载电感、接口和线材温度。
接入后是否出现明显压降、反复协商或设备断充。
裸板是否可能碰到金属物体造成短路。
音频用途下，噪声是否真的来自 USB 供电，而不是地环路或模拟放大部分。

对普通手机来说，成熟充电器、合格线材和手机内部电源管理已经承担了主要工作。滤波板不能保证延长电池寿命，也不能修复协议兼容、虚标功率或劣质充电器的全部问题。

常见问题

纹波从 123mV 降到 3mV，是否代表任何设备都能降低 97%以上？

不是。这是特定充电宝、28V/4.1A 阻性负载、线材和测量设备下的前后对比。换电压、功率、负载或测量点后，结果会变化。

手机充电时为什么改善不明显？

手机内部 DC-DC、充电泵和系统负载会高速改变输入电流，在滤波器输出侧产生新的电压波动。过滤板能衰减源端纹波，但不能消除负载自身的动态变化。

它能保护手机电池吗？

不能直接下这个结论。降低某些高频电源噪声不等于可以量化延长电池寿命。电池老化更受温度、充电倍率、循环和高电量停留时间影响。

给 USB DAC 使用一定能提升音质吗？

不一定。它只可能改善沿 USB 供电和地线进入设备的噪声，不会改变数字音频数据。设计良好的 DAC 本身已有稳压和滤波，可能完全听不出差异。

板上写 48V 8A，就能长期跑 384W 吗？

不能仅凭丝印判断。还要看电感饱和电流、DCR、PCB 铜厚、接口、线材、散热和实际温升。高压高流测试应保留足够余量。

长线可以代替滤波板吗？

不能简单替代。长线会衰减部分高频波动，但主要代价是线损和压降；CLC 的频率选择性更明确，也同样需要评估阻抗和温升。
